Шнековый конвейер Ø168
Для цемента и сухих сыпучих материалов. Длина 1–15 м, ориентировочная производительность до 17 т/ч.
Выберите длину
26 вариантов — от 1 до 15 м.
Редуктор 1500-5-28 · двигатель 4 кВт
Редуктор: 59 330 ₽. Двигатель: 43 107 ₽. Цены запасных частей при отдельной покупке. Привод уже входит в стоимость шнека.
Предварительная рекомендация по таблице подбора привода.Цена включает шнек выбранной длины и привод (редуктор и электродвигатель).
Шнек длиной 4 м · привод входит в стоимость
Для вашей технологической задачи.

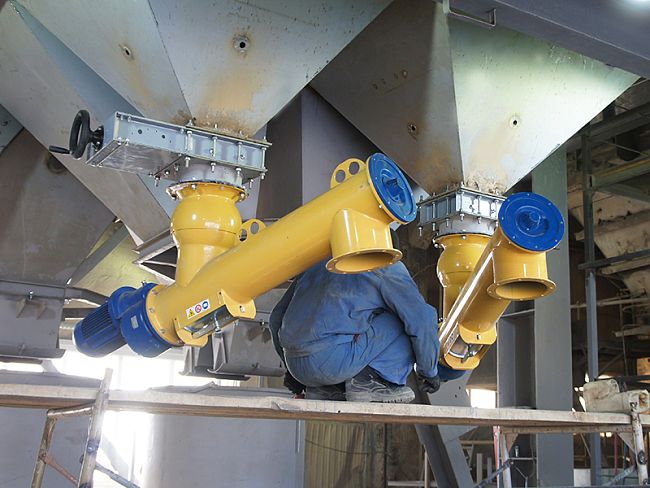

Шнековый конвейер служит для закрытой подачи цемента и совместимых сухих сыпучих материалов между узлами производственной линии.
Конструкция и обслуживание
- соосный цилиндрический редуктор;
- шлицевые соединения узлов;
- инспекционные окна для осмотра и очистки;
- пресс-масленки для обслуживания подшипников;
- закрытый трубчатый корпус для снижения пыления;
- универсальный входной патрубок с фланцем под затвор силоса;
- круглый выходной патрубок — с фланцем или отбортовкой под гибкую вставку;

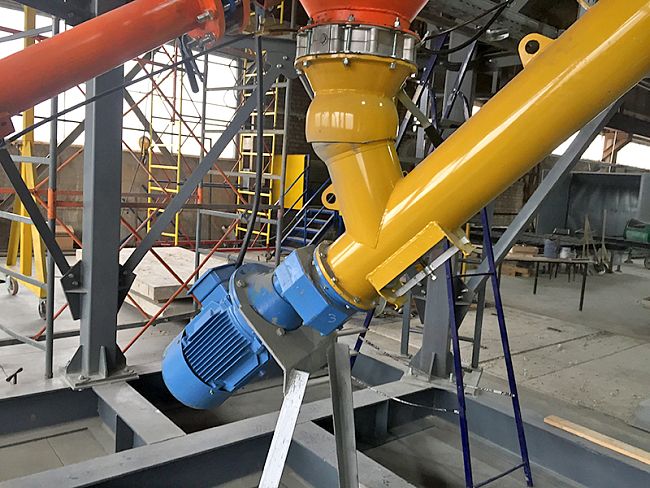

- компоновка привода в зоне загрузки для трубного исполнения;
- порошковая окраска корпуса.
Ориентировочная производительность — до 17 т/ч. Фактическая подача зависит от материала, угла установки, заполнения и режима работы. Перед заказом проверяем привод и компоновку по вашей технологической схеме.
Технические характеристики
| Диаметр корпуса | 168 мм Номинальный диаметр |
|---|---|
| Производительность | до 17 т/ч Ориентировочно; зависит от материала и угла установки |
| Длина | 1–15 м 26 вариантов длины |
| Редуктор | Соосный цилиндрический Модель зависит от длины |
| Монтаж | По проекту Угол наклона и положение патрубков согласуются по компоновке линии |
| Присоединение | Фланцевое / гибкая вставка Исполнение входа и выхода подтверждается по чертежу |
Привод и комплектующие
Как подбирается привод
Редуктор и мощность двигателя предварительно определяются по диаметру и длине. Для промежуточных длин используем рекомендацию ближайшего большего размера. Окончательный подбор выполняется по материалу, углу установки, производительности и режиму работы.
Совместимые комплектующие
| Наименование | Модель | Цена за шт. |
|---|---|---|
| Универсальный входной патрубок | Ø168 | 15 099 ₽ |
| Гофрированное соединение | Ø165 | 4 954 ₽ |
| Промежуточная опора, алюминий | XLR168TTS | 11 639 ₽ |
| Промежуточная опора, чугун | XLR168TTS | 13 669 ₽ |
| Усиленная промежуточная опора | XLY045H015T11 | 17 763 ₽ |
| Концевая опора | XTA168TTS | 11 461 ₽ |
| Усиленная концевая опора | XTB35ES1B/ТТС | 22 923 ₽ |
| Инспекционный лючок | XKA168S | 3 742 ₽ |
| Уплотнение редуктора | XUH050J4/ТТС | 7 641 ₽ |
Количество и исполнение деталей определяются компоновкой конвейера. Комплектность фиксируется в предложении.
Документы
Запросите техническое описание и спецификацию выбранного исполнения вместе с коммерческим предложением.
