Шнековый конвейер Ø219
Для цемента и сухих сыпучих материалов. Длина 1–15 м, ориентировочная производительность до 40 т/ч.
Выберите длину
26 вариантов — от 1 до 15 м.
Редуктор 1500-5-38 · двигатель 5,5 кВт
Редуктор: 59 330 ₽. Двигатель: 53 883 ₽. Цены запасных частей при отдельной покупке. Привод уже входит в стоимость шнека.
Предварительная рекомендация по таблице подбора привода.Цена включает шнек выбранной длины и привод (редуктор и электродвигатель).
Шнек длиной 4 м · привод входит в стоимость
Для вашей технологической задачи.

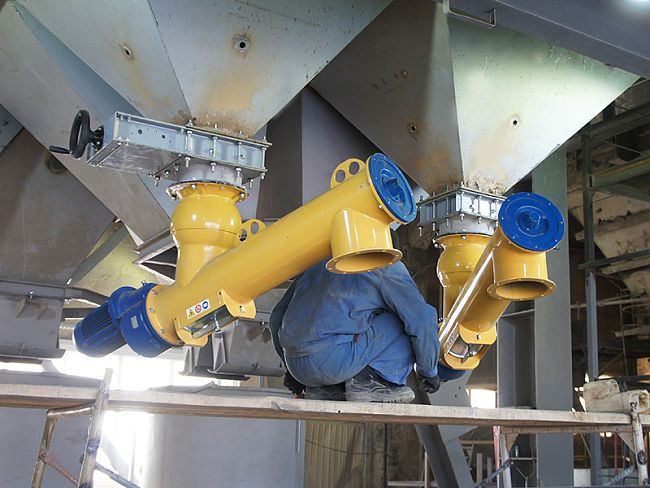

Шнековый конвейер служит для закрытой подачи цемента и совместимых сухих сыпучих материалов между узлами производственной линии.
Конструкция и обслуживание
- соосный цилиндрический редуктор;
- шлицевые соединения узлов;
- инспекционные окна для осмотра и очистки;
- пресс-масленки для обслуживания подшипников;
- закрытый трубчатый корпус для снижения пыления;
- универсальный входной патрубок с фланцем под затвор силоса;
- круглый выходной патрубок — с фланцем или отбортовкой под гибкую вставку;

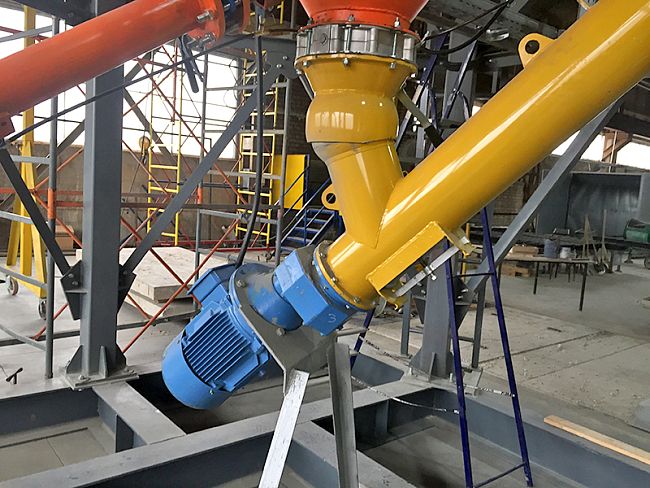

- компоновка привода в зоне загрузки для трубного исполнения;
- порошковая окраска корпуса.
Ориентировочная производительность — до 40 т/ч. Фактическая подача зависит от материала, угла установки, заполнения и режима работы. Перед заказом проверяем привод и компоновку по вашей технологической схеме.
Технические характеристики
| Диаметр корпуса | 219 мм Номинальный диаметр |
|---|---|
| Производительность | до 40 т/ч Ориентировочно; зависит от материала и угла установки |
| Длина | 1–15 м 26 вариантов длины |
| Редуктор | Соосный цилиндрический Модель зависит от длины |
| Монтаж | По проекту Угол наклона и положение патрубков согласуются по компоновке линии |
| Присоединение | Фланцевое / гибкая вставка Исполнение входа и выхода подтверждается по чертежу |
Привод и комплектующие
Как подбирается привод
Редуктор и мощность двигателя предварительно определяются по диаметру и длине. Для промежуточных длин используем рекомендацию ближайшего большего размера. Окончательный подбор выполняется по материалу, углу установки, производительности и режиму работы.
Совместимые комплектующие
| Наименование | Модель | Цена за шт. |
|---|---|---|
| Универсальный входной патрубок | Ø219 | 17 310 ₽ |
| Гофрированное соединение | Ø220 | 7 704 ₽ |
| Промежуточная опора, алюминий | XLR219TTS | 10 040 ₽ |
| Промежуточная опора, чугун | XLR219TTS | 15 489 ₽ |
| Усиленная промежуточная опора | XLY045H020T11/ТТС | 14 473 ₽ |
| Концевая опора | XTA219TTS | 10 434 ₽ |
| Усиленная концевая опора | XTB35ES3B/ТТС | 20 966 ₽ |
| Инспекционный лючок | XKA219S/ТТС | 4 590 ₽ |
| Уплотнение для шнека | РУ.219.SD MIX | 800 ₽ |
| Втулка | XAA040T1 141/ТТС | 4 087 ₽ |
| Уплотнение редуктора | XUH050J4/ТТС | 7 641 ₽ |
Количество и исполнение деталей определяются компоновкой конвейера. Комплектность фиксируется в предложении.
Документы
Запросите техническое описание и спецификацию выбранного исполнения вместе с коммерческим предложением.
