Шнековый конвейер Ø273
Для цемента и сухих сыпучих материалов. Длина 1–15 м, ориентировочная производительность до 80 т/ч.
Выберите длину
26 вариантов — от 1 до 15 м.
Редуктор 1500-7-38 · двигатель 7,5 кВт
Редуктор: цена по запросу. Двигатель: 62 865 ₽. Цены запасных частей при отдельной покупке. Привод уже входит в стоимость шнека.
Предварительная рекомендация по таблице подбора привода.Цена включает шнек выбранной длины и привод (редуктор и электродвигатель).
Шнек длиной 4 м · привод входит в стоимость
Для вашей технологической задачи.
Шнековый конвейер служит для закрытой подачи цемента и совместимых сухих сыпучих материалов между узлами производственной линии.
Конструкция и обслуживание
- соосный цилиндрический редуктор;
- шлицевые соединения узлов;
- инспекционные окна для осмотра и очистки;
- пресс-масленки для обслуживания подшипников;
- закрытый трубчатый корпус для снижения пыления;

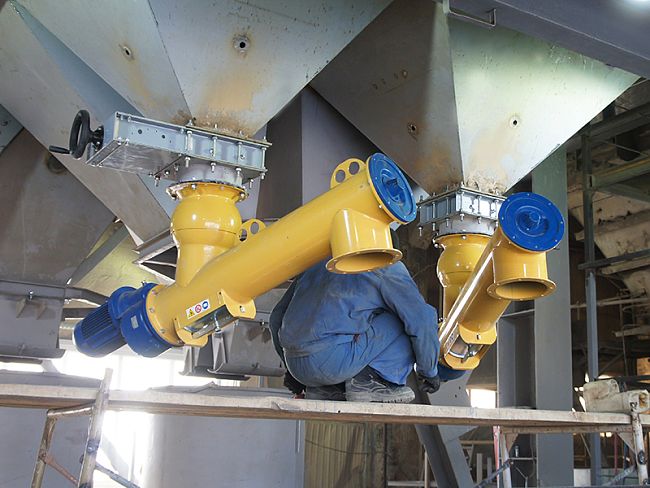

- универсальный входной патрубок с фланцем под затвор силоса;
- круглый выходной патрубок — с фланцем или отбортовкой под гибкую вставку;

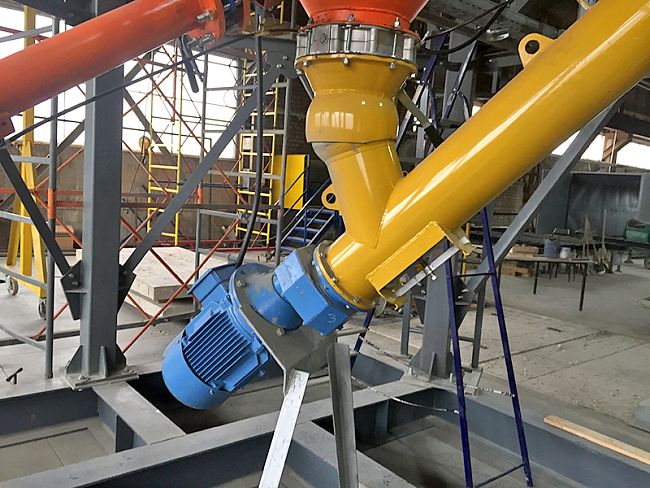

- компоновка привода в зоне загрузки для трубного исполнения;
- порошковая окраска корпуса.
Ориентировочная производительность — до 80 т/ч. Фактическая подача зависит от материала, угла установки, заполнения и режима работы. Перед заказом проверяем привод и компоновку по вашей технологической схеме.
Технические характеристики
| Диаметр корпуса | 273 мм Номинальный диаметр |
|---|---|
| Производительность | до 80 т/ч Ориентировочно; зависит от материала и угла установки |
| Длина | 1–15 м 26 вариантов длины |
| Редуктор | Соосный цилиндрический Модель зависит от длины |
| Монтаж | По проекту Угол наклона и положение патрубков согласуются по компоновке линии |
| Присоединение | Фланцевое / гибкая вставка Исполнение входа и выхода подтверждается по чертежу |
Привод и комплектующие
Как подбирается привод
Редуктор и мощность двигателя предварительно определяются по диаметру и длине. Для промежуточных длин используем рекомендацию ближайшего большего размера. Окончательный подбор выполняется по материалу, углу установки, производительности и режиму работы.
Совместимые комплектующие
| Наименование | Модель | Цена за шт. |
|---|---|---|
| Универсальный входной патрубок | Ø273 | 20 056 ₽ |
| Гофрированное соединение | Ø280 | 8 400 ₽ |
| Промежуточная опора, алюминий | XLR273TTS | 12 336 ₽ |
| Промежуточная опора, чугун | XLR273TTS | 20 287 ₽ |
| Усиленная промежуточная опора | XLY045H025T11/ТТС | 15 108 ₽ |
| Концевая опора | XTA273TTS | 14 214 ₽ |
| Усиленная концевая опора | XTB35ES4B/ТТС | 28 430 ₽ |
| Инспекционный лючок | XKA273S/ТТС | 4 036 ₽ |
| Уплотнение для шнека | РУ.273.SD MIX | 889 ₽ |
| Втулка | XAA050T1 141/ТТС | 4 087 ₽ |
| Уплотнение редуктора | XUH050J4/ТТС | 7 641 ₽ |
Количество и исполнение деталей определяются компоновкой конвейера. Комплектность фиксируется в предложении.
Документы
Запросите техническое описание и спецификацию выбранного исполнения вместе с коммерческим предложением.
